Коллиматор для юстировки
Инструмент для проверки соосности оптических элементов рефлектора. Не роскошь, а расходник: без него юстировка превращается в гадание.
Зачем он нужен
Юстировка рефлектора — это согласование трёх элементов: главного зеркала, диагонального и фокусера. Глазом «на глазок» это не делается: смещение в половину миллиметра на главном зеркале уже ощутимо портит картинку на больших увеличениях.
Коллиматор делает проверку быстрой и повторяемой. Лазерный вариант даёт луч, который должен вернуться точно в центр мишени на главном зеркале — вы видите это сразу, без расфокусировки и без звёзд.

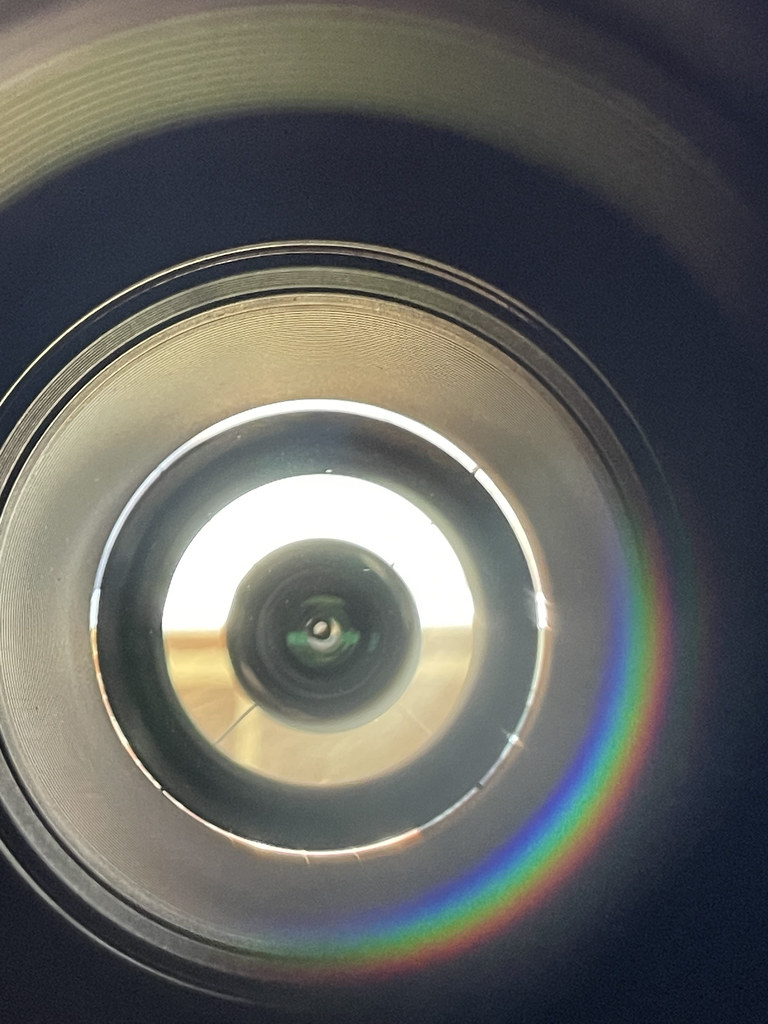

Оптический вариант с торцевым окошком показывает положение диагонального зеркала относительно фокусера: вы смотрите в окошко и видите отражение главного зеркала и его оправы как набор концентрических колец.
Лазерный или оптический
Лазерный быстрее и понятнее новичку: включил, посмотрел, куда ушла точка. Но он проверяет только то, что сам лазерный пучок соосен с посадочным гнездом. Если у дешёвого коллиматора пучок гуляет внутри корпуса, вы будете юстировать трубу по неверной оси и получите стабильно плохую картинку.
Проверить сам коллиматор просто: вставьте его в фокусер и повращайте вокруг оси. Если точка на мишени описывает круг — пучок не соосен, и инструмент надо либо отрегулировать, либо заменить. Я один сезон юстировал по такому прибору и не понимал, почему звезда всё равно несимметричная.
Оптический коллиматор медленнее, зато у него нет этой проблемы: он показывает взаимное положение деталей напрямую. В идеале иметь оба, но если что-то одно — я бы выбрал сначала оптический.
Порядок работы
Сначала диагональное зеркало: оно должно стоять по центру под фокусером и быть повёрнуто так, чтобы его эллипс выглядел правильным. Потом — главное. Менять порядок нельзя: регулировка главного зеркала при сбитом диагональном не даст ничего.
Винты главного зеркала — три пары, тянущие и толкающие. Работаю по правилу: отпустить тянущий, подтянуть толкающий, не больше восьмой оборота за шаг, и после каждого шага перепроверять. Попытка затянуть «посильнее» один винт — самый короткий путь к напряжению в стекле.
Финальная проверка всегда по звезде: расфокусируйте яркую звезду и посмотрите на диск. Ровное кольцо с тёмным центром — всё в порядке; несимметричная клякса — продолжаем.
Чего не делать
Не юстируйте на холодную трубу, только что внесённую с мороза: потоки воздуха внутри дадут «прыгающую» точку, и вы будете крутить винты под мираж. Двадцать-тридцать минут акклиматизации обязательны.
И не пытайтесь добиться идеальной точки на дешёвом коллиматоре с гуляющим пучком: это бесконечный процесс без результата. Сначала проверьте сам инструмент.
Порядок проверки
- Проверить соосность пучка: повращать коллиматор в гнезде, точка не должна описывать круг.
- Дать трубе акклиматизироваться не меньше двадцати минут.
- Начать с диагонального зеркала, потом переходить к главному.
- Крутить винты не больше восьмой оборота за шаг.
- Финально проверить по расфокусированной звезде.
Где я останавливаюсь: не снимаю главное зеркало с оправы и не трогаю отражающий слой. Снятие, чистка и повторное напыление — работа мастерской; после самостоятельной разборки геометрия обычно не возвращается.
