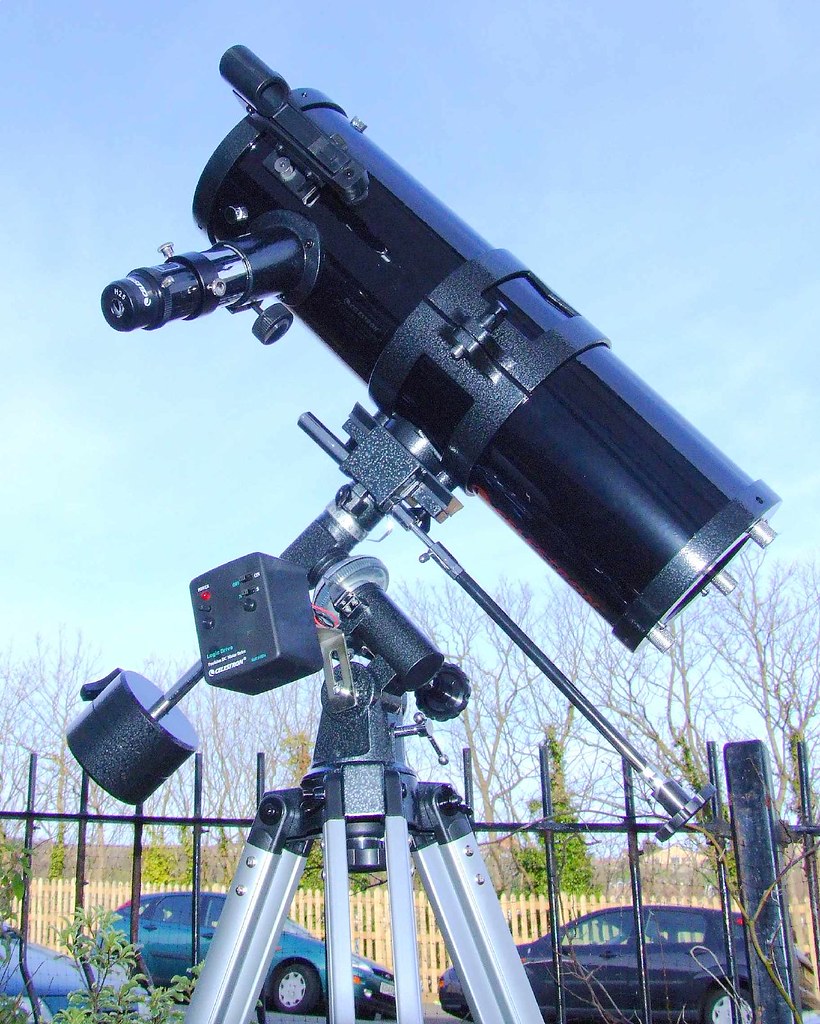

Ньютоновский рефлектор
Схема, в которой свет собирает вогнутое зеркало, а окуляр стоит сбоку у переднего края трубы. Даёт самую большую апертуру за те же деньги и требует юстировки регулярно.
Как это устроено
Свет заходит в открытый передний торец трубы, идёт до дна, отражается от вогнутого параболического зеркала и возвращается вперёд сходящимся пучком. Недалеко от входа стоит небольшое плоское зеркало под сорок пять градусов — оно выводит пучок вбок, прямо в фокусер. Окуляр при этом смотрит в сторону, а не вдоль трубы, поэтому наводить инструмент на зенит неудобно, зато на всё остальное — вполне.
Главное следствие схемы: картинка не переворачивается вверх-ногами, а зеркалится и переворачивается сразу по обеим осям. Для астрономии это неважно, а для наземных наблюдений — решающе. Если вы собираетесь смотреть на птиц, ньютоновский рефлектор вам не подойдёт.
Второй нюанс — открытая труба. Пыль оседает на главное зеркало, пауки любят растягивать нить между опорами диагонального зеркала, а при переносе с холода в тепло оптика мгновенно покрывается конденсатом. Всё это не дефекты конкретного экземпляра, а свойства схемы.
Что видно в такой инструмент
Апертура — это то, за что здесь платят. Сто пятьдесят миллиметров собирают света примерно в четыреста шестьдесят раз больше, чем глаз, и это сразу видно: туманности, которые в маленький рефрактор едва угадываются серым пятном, здесь становятся объектами с формой. На Луне разрешаются детали размером в полтора-два километра, на Юпитере стабильно видны две-три полосы, у Сатурна — щель в кольцах в годы большого наклона.
При этом короткое фокусное отношение, типичное для серийных ньютоновцев, накладывает ограничение на окуляры. На f/5 дешёвый окуляр с простым полем покажет по краю не точки, а запятые: это полевая аберрация самого окуляра, а не трубы. Чем короче фокус, тем заметнее.
Комы — ещё одна особенность. Точечные источники у края поля выглядят маленькими кометами с хвостиком наружу. На f/6 она почти незаметна, на f/4 хорошо видна без всяких ухищрений.
Тонкости эксплуатации
Юстировка — не разовая процедура, а часть сборки. Трубу везли в машине по грунтовке, поставили на площадку, и оптическая ось наверняка уехала. Проверка занимает пять минут, если коллиматор уже в кармане, и портит весь вечер, если вы про неё забыли. Признак расстроенной юстировки простой: расфокусированная яркая звезда превращается не в ровный диск с тёмным пятном посередине, а в несимметричную кляксу.
Главное зеркало у большинства серийных моделей сидит на трёх парах винтов — тянущих и толкающих. Правило, которое я для себя выработал: сначала отпустить, потом подтянуть, и никогда не тянуть одну сторону больше чем на восьмую оборота за раз. Перетянутые винты дают нагрузку на стекло, а это уже история не про юстировку, а про замену зеркала.
Акклиматизация — отдельная история. Труба, внесённая с мороза в тёплую комнату, покрывается влагой за секунды, и вытирать её нельзя: вы размажете по покрытию то, что осело на нём за сезон. Я держу оптику в неотапливаемой кладовке и вношу в дом только окуляры.
Что меня раздражает
Окуляр у переднего края трубы — это всегда неудобная поза. На объектах près зенита вы стоите на коленях или на корточках, и через сорок минут спина напоминает о себе. Поворот трубы в кольцах решает проблему частично: повернули корпус, окуляр переехал на удобную сторону.
Второй пункт — габарит. Сто пятидесятимиллиметровый ньютоновец на монтировке Добсона перевозится в легковом автомобиле только в сложенном виде и занимает половину багажника. Я трижды ловил себя на том, что не поехал на площадку именно потому, что не хотел таскать трубу. Апертура, которая остаётся дома, не работает.
Порядок проверки
- Осмотреть главное зеркало при фонаре: пыль допустима, пятна и налёт — нет.
- Проверить юстировку коллиматором до наступления темноты, потом по расфокусированной звезде.
- Убедиться, что диагональное зеркало не проворачивается от собственного веса.
- Проверить ход фокусера: он должен идти без рывков по всей длине.
- Дать трубе отстояться на воздухе не меньше двадцати минут перед наблюдением планет.
Где я останавливаюсь: не разбираю оправу главного зеркала и не трогаю покрытие. Чистку зеркала, снятие с оправы и алюминирование оставляю мастерской — это работа, где ошибка стоит стоимости детали.
